NNC69KTL(JQX-14FT) Minyatür PCB Rölesi

Model ve Açıklama

NNC69KTL(JQX-14FT) - 1C 10 A DC24V

Bobin voltajı

Nominal Yük

Temas etmek

Modeli

1Z

2C

★İletişim formu: H=HAYIR, D=NC, Z=NO&NC

Şartname

Boyut

28.8mm*12.7mm*34mm

İletişim Özelliği

Biçim

1Z(SPDT);1H(SPST-NO);1D(SPST-NC)

2Z(DPDT);2H(DPST-NO);2D(DPST-NC)

Nominal yük

NO15A

NC12A

8A

Maksimum anahtarlama voltajı

277VAC/30VDC

Kontak direnci

≤100mΩ

Malzeme

Ag Alaşımı(AgSnO2)

Elektrik ömrü

≥1*105

Mekanik ömür

≥1*107

Çalışma gerilimi (23°C)

DC:≤75%*Anma gerilimi, AC:≤%80*Anma gerilimi

Serbest bırakma gerilimi (23°C)

DC:≥%10*Anma gerilimi, AC:≥30%*Anma gerilimi

Maksimum voltaj (23°C)

%110*Nominal gerilim

Cyağ voltajı

DC3-110V, AC6-240V (Özelleştirmeye izin verilir)

Bobin gücü

DC: 0,53W, AC: 1.2VA

Alma vakti

≤20ms

Yayınlanma zamanı

≤10ms

Dielektrik gücü

Arasında aynı kutbun açık kontakları

1200VAC/1 dak(kaçak akım 1mA)

Arasında farklı kutupların kontakları

1200VAC/1 dak(kaçak akım 1mA)

Kontaklar ve bobin arasında

5000VAC/1 dak(kaçak akım 1mA)

Yalıtım direnci

≥100mΩ(500VDC)

Ortam sıcaklığı

-55°C ～70°C

Ortam nemi

%35-%80 bağıl nem

Atmosferik basınç

86-106KPa

Şok direnci

10G (sinüzoidal yarım dalga darbesi: 11 ms)

Titreşim direnci

10-55Hz (çift genlik: 1,5 mm)

Kurulum

DIN Raylı PCB veya Soket

Ağırlık

Yaklaşık.19g/adet

Paketleme

İçinde köpük kutu bulunan karton

200PCS/Karton, GW: 5KG, NW: 4KG, Boyut(mm): 350×245×220

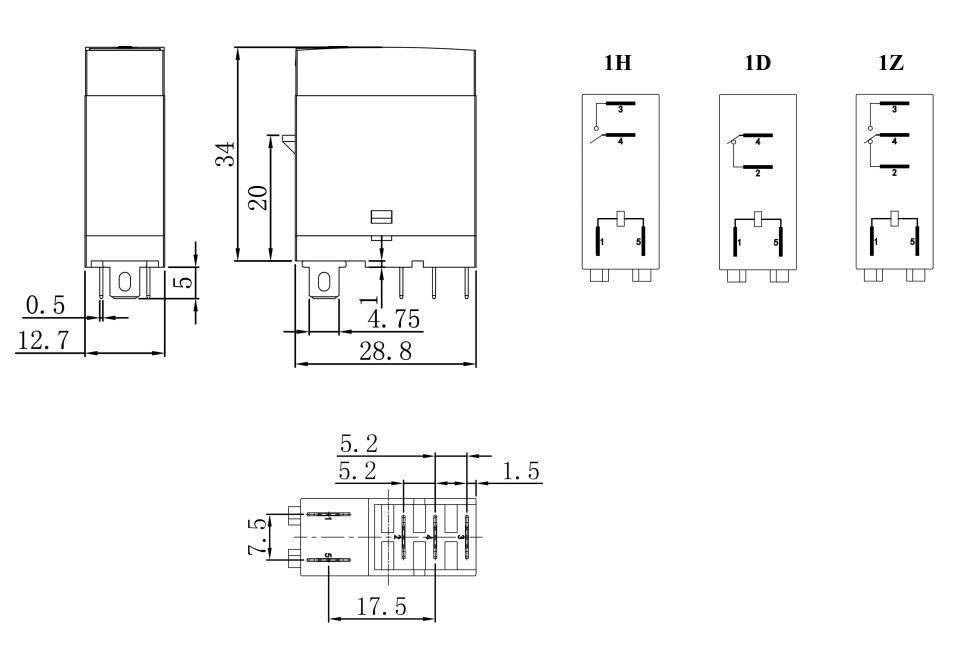

Bağlantı Şeması ve Alttan Görünüm

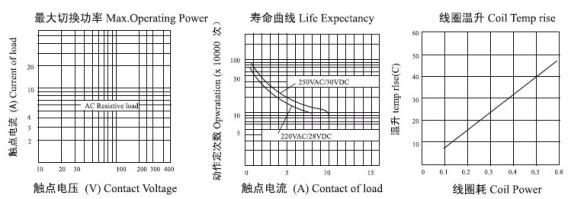

Performans Grafiği
