NNC69A(JQX-14FC) Minyatür PCB Rölesi

Model ve Açıklama

NNC69D(JQX-14FC) - 1C 10 A DC24V

Bobin voltajı

Nominal Yük

Temas etmek

Modeli

1C 10A

1C 16A

2C 5A

★İletişim formu: A=HAYIR, B=NC, C=NO&NC

Şartname

Boyut

29mm*13mm*25,5mm

İletişim Özelliği

Biçim

1Z(SPDT),1H(SPST-HAYIR),1B(SPST-NC)

2Z(DPDT),2H(DPST-YOK),2B(DPST-NC)

Nominal yük

10 A

16A

5A

Maksimum anahtarlama voltajı

240VAC/28VDC

Kontak direnci

≤100mΩ

Malzeme

Ag Alaşımı(AgSnO2)

Elektrik ömrü

≥1*105

Mekanik ömür

≥1*107

Çalışma gerilimi (23°C)

DC:≤75%*Anma gerilimi, AC:≤%80*Anma gerilimi

Serbest bırakma gerilimi (23°C)

DC:≥%10*Anma gerilimi, AC:≥30%*Nominal voltaj

Maksimum voltaj (23°C)

%110*Nominal gerilim

Cyağ voltajı

DC3-110V, AC6-240V (Özelleştirmeye izin verilir)

Bobin gücü

DC: 0,53W, AC: 1.2VA

Alma vakti

≤20ms

Yayınlanma zamanı

≤10ms

Dielektrik gücü

Arasında aynı kutbun açık kontakları

1

1200VAC/1 dak(kaçak akım 1mA)

Arasında farklı kutupların kontakları

1200VAC/1 dak(kaçak akım 1mA)

Kontaklar ve bobin arasında

5000VAC/1 dak(kaçak akım 1mA)

Yalıtım direnci

≥100mΩ(500VDC)

Ortam sıcaklığı

-55°C ～70°C

Ortam nemi

%35-%80 bağıl nem

Atmosferik basınç

86-106KPa

Şok direnci

10G (sinüzoidal yarım dalga darbesi: 11 ms)

Titreşim direnci

10-55Hz (çift genlik: 1,5 mm)

Kurulum

DIN Raylı PCB veya Soket

Ağırlık

Yaklaşık.16g/adet

Paketleme

İçinde köpük kutu bulunan karton

500PCS/Karton, GW: 9KG, NW: 8KG, Boyut(mm): 342×263×325

İçinde köpük tüp bulunan karton

500PCS/Karton, GW: 9KG, NW: 8KG, Boyut(mm): 338×135×185

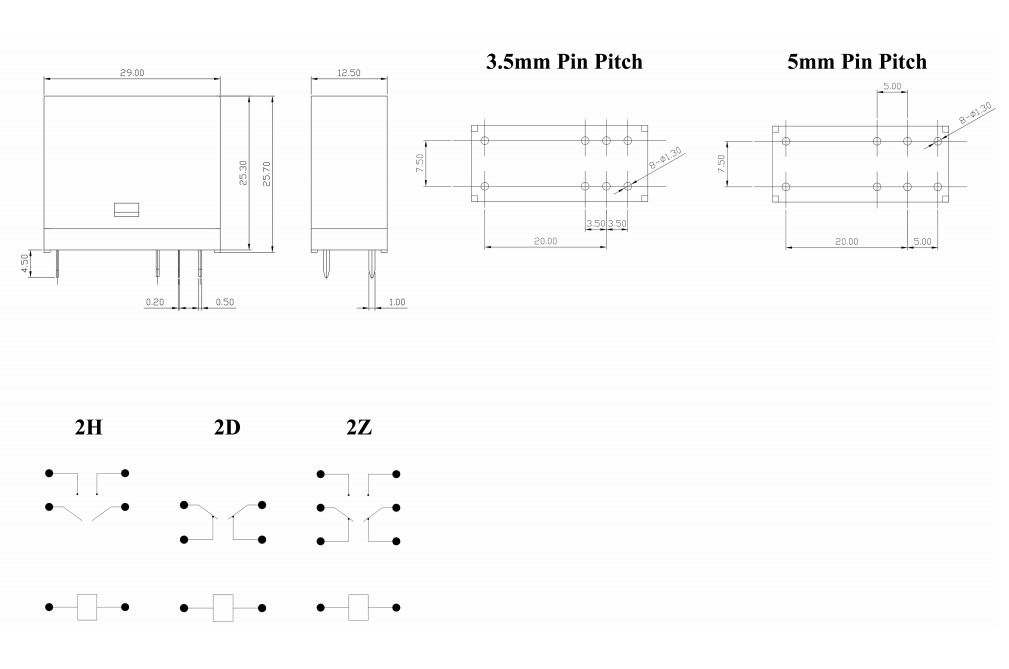

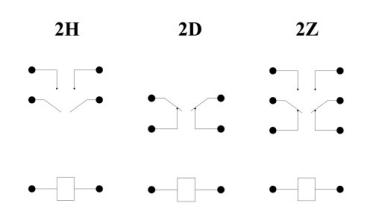

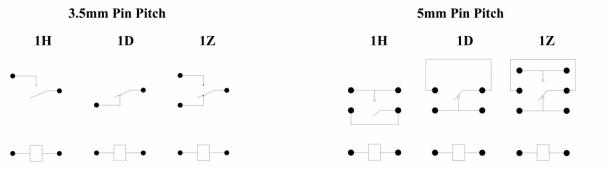

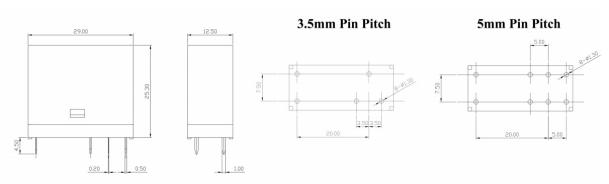

Bağlantı Şeması ve Alttan Görünüm

1C 2C
