68BVL-4Z

NNC68BVL(HH52P, HH53P, HH54P) Genel Amaçlı Röle

Model ve Açıklama

NNC68BVL(HH52P) - 2C 3 A DC12V

Bobin voltajı

Nominal Yük

Temas etmek

Modeli

2C

4C

★İletişim formu: H=HAYIR, D=NC, Z=NO&NC

Şartname

Boyut

27,3 mm*21 mm*36.2mm

İletişim Özelliği

Biçim

2Z(DPDT);2H(DPST-NO);2D(DPST-NC)

4Z(4PDT);4H(4PST-NO);4D(4PST-NC)

Nominal yük

6,5A/10A

5A

Maksimum anahtarlama voltajı

240VAC/28VDC

Kontak direnci

≤100mΩ

Malzeme

Ag Alaşımı(AgSnO2)

Elektrik ömrü

≥1*105

Mekanik ömür

≥1*107

Çalışma gerilimi (23°C)

DC:≤75%*Anma gerilimi, AC:≤%80*Anma gerilimi

Serbest bırakma gerilimi (23°C)

DC:≥%10*Anma gerilimi, AC:≥30%*Anma gerilimi

Maksimum voltaj (23°C)

%110*Nominal gerilim

Cyağ voltajı

DC6-220V, AC6-380V (Özelleştirmeye izin verilir)

Bobin gücü

DC: 0,9W, AC: 1,2VA

Alma vakti

≤15ms

Yayınlanma zamanı

≤10ms

Dielektrik gücü

Arasında aynı kutbun açık kontakları

1 dakika boyunca 1000VAC

Arasında farklı kutupların kontakları

1 dakika boyunca 1000VAC

Kontaklar ve bobin arasında

1 dakika için 1500VAC/1 dakika için 4500VAC

Yalıtım direnci

≥100mΩ(500VDC)

Ortam sıcaklığı

--40°C ~ 85°C

Ortam nemi

%45-8%5 bağıl nem

Atmosferik basınç

86-106KPa

Şok direnci

10G (sinüzoidal yarım dalga darbesi: 11 ms)

Titreşim direnci

10-55Hz (çift genlik: 1,5 mm)

Kurulum

DIN Raylı veya Vidalı PCB veya Soket

Ağırlık

Yaklaşık.33g/adet

Yaklaşık.35g/adet

Paketleme

İçinde kağit kutu bulunan karton

600PCS/Karton, GW: 21KG, NW: 20KG, Boyut(mm): 330×310×345

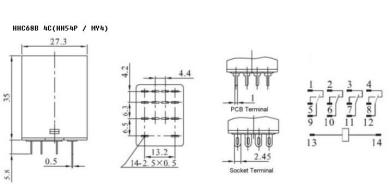

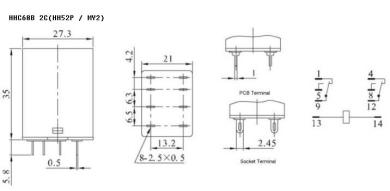

Bağlantı Şeması ve Alttan Görünüm

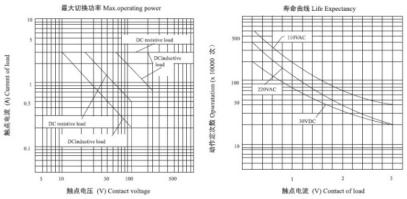

Performans Grafiği
