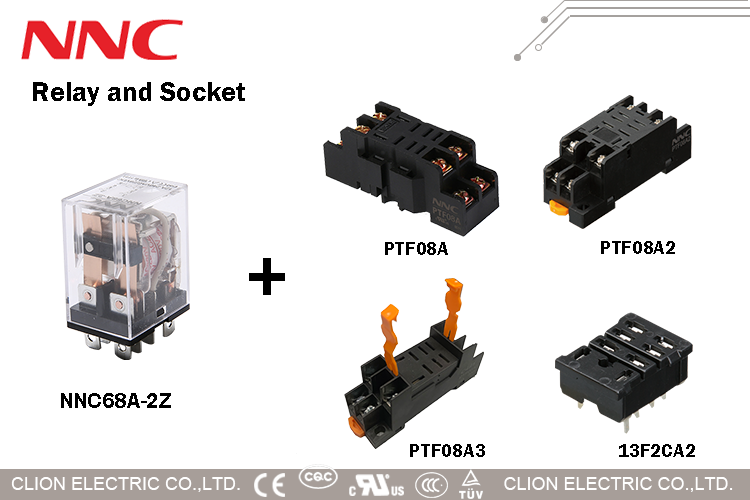

68A-2Z

İletişim Özelliği

Biçim

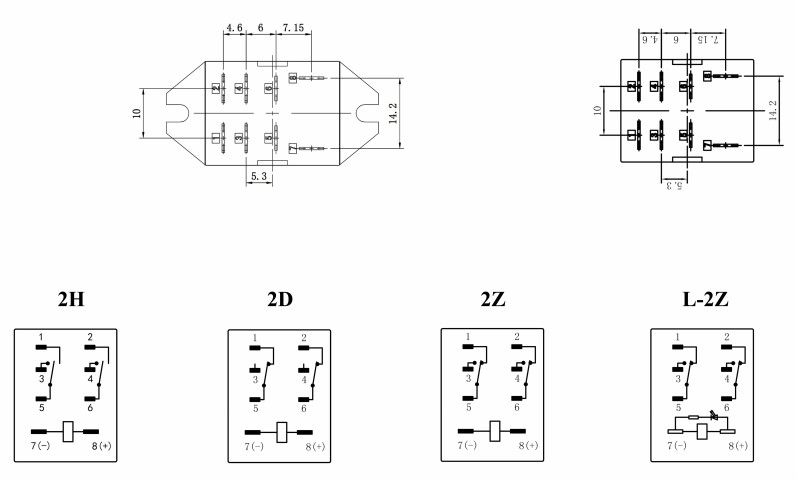

2Z(DPDT);2H(DPST-NO);2D(DPST-NC)

Nominal yük

12A

Maksimum anahtarlama voltajı

240VAC/28VDC

Kontak direnci

≤100mΩ

Malzeme

Ag Alaşımı(AgSnO2)

Elektrik ömrü

≥1*10⁵

Mekanik ömür

≥1*10⁷

Çalışma gerilimi (23°C)

DC:≤%75*Anma gerilimi, AC:≤%80*Anma gerilimi

Serbest bırakma gerilimi (23°C)

DC:≥%10*Anma gerilimi, AC:≥%30*Anma gerilimi

Maksimum voltaj (23°C)

%110*Nominal gerilim

Bobin voltajı

DC6-220V, AC6-380V (Özelleştirmeye izin verilir)

Bobin gücü

DC: 0,9W, AC: 1,2VA

Alma vakti

≤15ms

Yayınlanma zamanı

≤10ms

Dielektrik gücü

Aynı kutbun açık kontakları arasında

1 dakika boyunca 1000VAC

Farklı kutupların kontakları arasında

1 dakika boyunca 1000VAC

Kontaklar ve bobin arasında

1 dakika için 1500VAC/1 dakika için 4500VAC

Yalıtım direnci

≥100mΩ(500VDC)

Ortam sıcaklığı

-40°C ~ 85°C

Ortam nemi

%45-%75 bağıl nem

Atmosferik basınç

86-106KPa

Şok direnci

10G (sinüzoidal yarım dalga darbesi: 11 ms)

Titreşim direnci

10-55Hz (çift genlik: 1,5 mm)

Kurulum

DIN Raylı PCB veya Soket

Ağırlık

Yaklaşık.35g/adet

Paketleme

İçinde kağit kutu bulunan karton

600PCS/Karton,GW: 21KG, NW 20KG,Boyut(mm):330×310×345
